SMD Dizgi Hattı

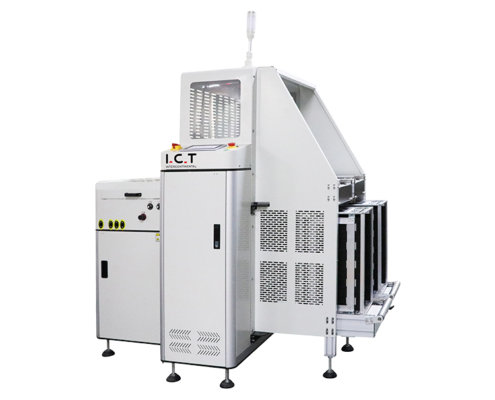

SMD Dizgi Hattı’nda PCB Loader, Screen Printer, SPI, Pick and Place, Reflow Oven, AOI,NG-OK PCB Unloader makinelerimiz mevcuttur.

EMS Elektronik’in SMD dizgi hattı, ileri teknolojiye sahip ekipmanları ve yüksek otomasyon düzeyi ile sektörün en hızlı ve en hassas üretim hatlarından biridir. Bu hat, saatte 280.000 komponent dizme kapasitesiyle, büyük ölçekli üretim projelerini bile kesintisiz ve verimli bir şekilde gerçekleştirebilmektedir. Statik elektriğe karşı korumalı ortamda çalışan hattımız, komponentlerin doğru yerleştirilmesini ve mükemmel lehimleme kalitesini sağlamak için sürekli olarak izlenmektedir. Bu süreç, kalite kontrol ve ERP sistemlerimizle entegre edilerek üretimin her aşamasında maksimum kaliteyi garanti eder.

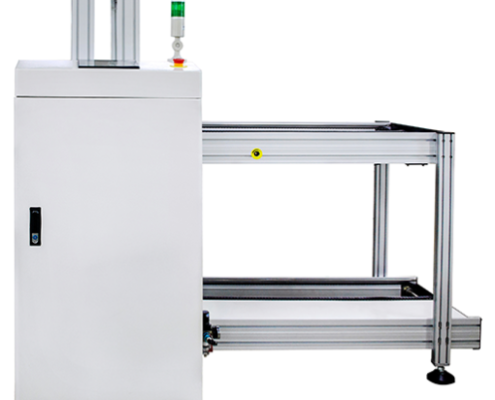

PCB Magazine Loader Makinesi

Magazine dizilen PCB’leri PCB Loader Makinesine aktarır.

PCB Loader Makinesi

Üst üste koyulan boş PCB’leri konveyöre verilmesini sağlar veya PCB Loader makinesinden gelen PCB’leri Screen Printer’a aktarır.

Screen Printer makinesi

1 micron eksen hareketi hassasiyetinde olan makinemizde krem lehim çekmede 20mikron hassasiyeti vardır.

Solder Paste Inspection

18mikron yatay eksen hassasiyetinde olan SPI makinemizde 2mikron yükseklik hassasiyeti vardır.

Pad üstünde yetersiz lehim miktarı, aşırı lehim miktarı, lehimin yayılması, köpek kulağı lehim şekilleri, kısa devre ve lehim olmaması gibi proses hatalarını yakalar.

18mikron yatay eksen hassasiyetinde olan makinemizde komponent var-yok analizi, yanlış hizalanmış veya ters-düz dizilmiş komponentlerin tespiti, kısa devre lehim hataları, eksik lehim ve kalkık bacak analizi yapabilirken, yalnızca Saki AOI sistemlerinde bulunan kart üstüne düşmüş komponentleri yakalama özelliği ve dalga lehim sonrası bacakların lehim kalitesini değerlendirme yeteneği sunmaktadır.

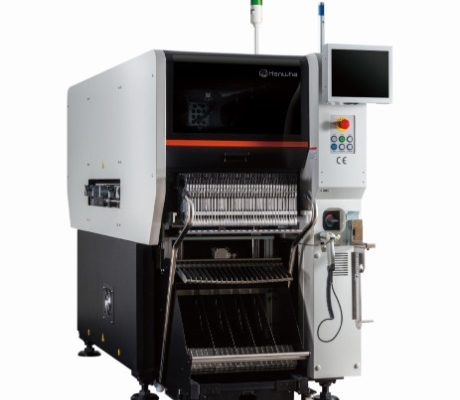

Pick and Place

25mikron hassasiyetinde dizgi yapan HM520 makinelerimiz aynı sınıftaki makineler arasında en yüksek verimliliğe sahip olup, yüksek kaliteli üretim için optimize edilmiş, modüler kafa ve çeşitli üretim modlarıyla esnek üretim hattı sunan ve akıllı fabrika S/W çözümüyle kesintisiz, sıfır hata üretimi gerçekleştirebilen bir makinedir.
